SMD là gì? Cấu tạo và ứng dụng của công nghệ chip led SMD

Trong thời đại công nghiệp 4.0 ngày nay, ngành công nghiệp chế tạo luôn yêu cầu nâng cao năng suất, tiết kiệm nguyên vật liệu vì nhu cầu của người dùng cũng đòi hỏi cao hơn về mặc tiện ích và chất lượng. Để đáp ứng các lý do trên, trong lĩnh vực sản xuất linh kiện điện tử đã có cải tiến vượt bậc là dần chuyển về sử dụng các linh kiện điện tử theo chuẩn Smd thay thế cho các linh kiện chuẩn Dip truyền thống.

Nếu bạn đã từng nghe đến các cụm từ SMD, LED SMD nhưng chưa biết nhiều về nó thì bài viết dưới đây manhinhled.net.vn sẽ giúp bạn tìm hiểu khái niệm SMD là gì? Cấu tạo và ứng dụng của công nghệ chip Led SMD nhé.

LINH KIỆN SMD LÀ GÌ?

Chắc hẳn các bạn đã từng nghe nhiều đến từ linh kiện SMD và nếu như bạn chưa biết về chúng thì dưới đây là những thông tin cơ bản mà bạn có thể tham khảo qua:

SMD là gì? SMD là viết tắt của từ gì?

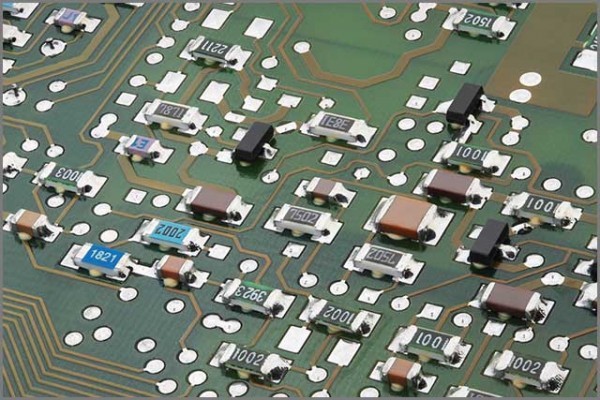

SMD viết tắt của từ gì? SMD là cụm từ được viết tắt từ Surface Mount Device (linh kiện dán trên bề mặt). Linh kiện SMD được gắn vào PCB bằng cách đặt hàng trực tiếp trên bề mặt PCB, cách gia công này giúp cho các thiết bị có kích thước nhỏ gọn hơn, việc đóng gói thành phẩm và bảo quản, vận chuyển cũng dễ dàng và tiết kiệm  hơn.

Do nhu cầu sử dụng đòi hỏi ngày càng cao, ví dụ như trong công nghệ chiếu sáng, người sử dụng muốn thiết bị chiếu sáng phải có kích thước nhỏ gọn nhưng hiệu năng và công suất cao. Do đó, các nhà sản xuất phải nghiên cứu và ứng dụng công nghệ Led SMD thay thế cho công nghệ Led Dip để đáp ứng lại nhu cầu phát triển của thị trường.

>>> Tham khảo ngay: Báo giá Màn hình LED ngoài trời CẬP NHẬT MỚI NHẤT 2024

Led SMD là gì?

Led SMD được viết tắt của cụm từ Light-Emitting Diode Surface-Mount Device. Là loại đèn led được sản xuất theo kỹ thuật SMT (surface-mount technology). Ngày nay LED SMD được ứng dụng hầu hết i trong công nghệ sản xuất  màn hình led, sản xuất đèn chiếu sáng và ứng dụng trong các thiết bị đo đếm,...

Đọc đến đây chắc hẳn các bạn đã phần nào hiểu hơn về linh kiện SMD, phần nội dung tiếp theo chúng ta sẽ cùng nhau tìm hiểu bộ phận SMD là gì có cấu tạo đơn giản hay phức tạp qua phần nội dung tiếp theo nhé!

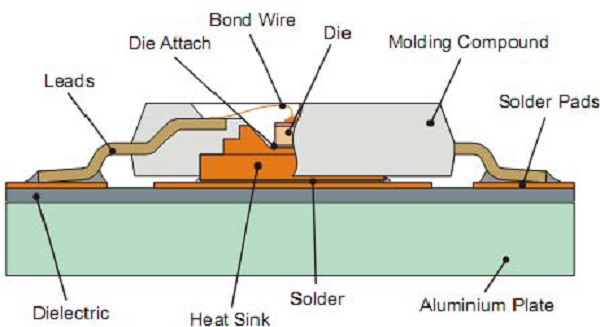

CẤU TẠO CƠ BẢN CỦA SMD LED LÀ GÌ?

Cấu tạo của Led SMD bao gồm 4 bộ phận cơ bản: Chip Led, đế tản nhiệt, dây dẫn và thân vỏ Led. Mỗi một bộ phận sẽ có những chức năng riêng cụ thể như sau:

Đế tản nhiệt: Bao gồm đế lót và đế tản nhiệt, nối với chân Led, có tác dụng tản nhiệt, dẫn điện. Đây là nơi đặt cố định chip LED.

Chip Led SMD: Chip led SMD là một bộ phần quan trọng của LED, có tác dụng phát ánh sáng. Tùy theo nhu cầu sản xuất loại Led 1 màu, 3 màu hay fullcolor thì trên mỗi Led SMD sẽ tích hợp từ 1 đến 3 Chip Led.

Dây dẫn: Nối từ chân Led SMD đến cực của Chip Led, nó có nhiệm vụ dẫn điện cấp nguồn cho cho Chip Led phát sáng. Do dẫn điện cấp nguồn nên dây dẫn thường sinh nhiệt cao trong quá trình hoạt động, do đó việc chọn loại vật liệu sản xuất dây dẫn làm sao đáp ứng dẫn điện tốt và ít sinh nhiệt là  rất quan trọng, nó cũng quyết định đến tuổi thọ của Led. Dây dẫn thường được sản xuất  từ 3 loại vật liệu cơ bản như sau:

• Dây sắt mạ: Có giá thành rẻ nhất, tuổi thọ ngắn, đây là tiêu chuẩn thấp nhất thường phổ biến cho các sản phẩm phổ thông sản xuất bán sẵn trên thị trường, tiêu chuẩn bảo hành tối đa 12 tháng.
• Dây đồng nguyên chất (Copper Wire): Giá thành mức trung bình, tiêu chuẩn này thường áp dụng cho các sản phẩm đặt hàng theo dự án, tiêu chuẩn bảo hành từ 24 tháng trở lên.
• Dây Vàng (Gold Wire Tube): Đây là tiêu chuẩn cao cấp nhất, giá thành cao, thường sử dụng cho các dự án có yêu cầu Led hoạt động liên tục 24/7 hoặc Led lắp đặt ở những môi trường đặt biệt có độ nóng, ẩm cao….

Thân vỏ Led:Là lớp bao bọc bằng nhựa tổng hợp, nó có tác dụng bảo vệ Chip Led SMD và Dây dẫn không bị oxy hóa trước các tác nhân môi trường bên ngoài. Mặt trên của thân led được chế tạo bằng loại nhựa đặt biệt giúp ánh sáng có thể xuyên qua được

MỘT SỐ ƯU NHƯỢC ĐIỂM NỔI BẬT CỦA LED  SMD LÀ GÌ?

Ưu điểm

• Tuổi thọ Led SMD có thể  lên đến 100.000 giờ nếu sử dụng dây dẫn bằng vàng (Gold Wire Type).
• Do sử dụng nguồn điện DC nên hạn chế chập cháy hay nổ gây hỏa hoạn trong quá trình sử dụng.
• Mức tiêu thụ năng lượng  của Led SMD tiết kiệm lên đến 70% so với đèn sợi đốt, đèn huỳnh quang với cùng hiệu suất phát sáng.
• Với thiết kế gắn trực tiếp trên bo mạch nên chúng có khả năng tản nhiệt tốt.
• LED SMD có nhiều ứng dụng trong nhiều nhu cầu sử dụng khác nhau, có khả năng sản xuất ra nhiều màu sắc..

Nhược điểm

• Quang thông của LED SMD thường thấp hơn LED COB, chiếu sáng tập trung thấp hơn.
• Khó sửa chữa và bảo dưỡng hơn so với loại đèn chip COB.

ỨNG DỤNG CỦA LED SMD TRONG ĐỜI SỐNG

• Trong sản xuất công nghiệp: Đèn LED SMD sử dụng trong đèn chiếu sáng nhà kho, phân xưởng.
• Trong đời sống: Đèn led sử dụng chiếu sáng trong nhà thay thế cho bóng huỳnh quang và nóng sợi đốt, sử dụng làm đèn trang trí.
• Trong giao thông: Ứng dụng cho đèn đường, đèn tín hiệu, đèn cảnh báo, đèn chỉ dẫn…
• Trong Nông Nghiệp: Đèn led sử dụng trong các phòng thí nghiệm cấy mô, trong các nhà kính … .
• Trong Y tế: Đèn led SMD được sử dụng làm đèn phẫu thuật, đèn chiếu sáng cục bộ của các thiết bị phẫu thuật,...



>>> Đừng bỏ lỡ: Bảng giá màn hình LED trong nhà TỐT NHẤT 2024

PHÂN BIỆT SỰ KHÁC NHAU GIỮA CHIP LED SMD VÀ CHIP LED COB

Dưới đây là bản so sánh giữa hai công nghệ chip Led SMD và chip Led COB:



	Chip Led SMD	Chip Led COB
Cường độ sáng	Thấp	Cao
Chất lượng nguồn sáng	Chiếu phân tán bề mặt	Chiếu điểm
Chi phí sản xuất	Đắc	Rẻ
Màu sắc	Đa dạng màu sắc	Màu đơn sắc
Tiêu thụ năng lượng	Thấp	Cao
