Tìm hiểu về Led 7 đoạn | Bảng mã led 7 đoạn anode chung

Ngày nay, LED 7 đoạn là một trong những linh kiện LED phổ biến nhất. Các bạn có thể dễ dàng tìm thấy chúng qua ứng dụng đồng hồ điện tử, máy tính tiền hay bất kỳ sản phẩm đo đếm nào có hiển thị chữ số. Nếu bạn muốn tìm hiểu vấn đề này, hãy cùng Toàn Trung tìm hiểu về LED 7 đoạn, bảng mã LED 7 đoạn anode chung qua bài viết dưới đây nhé.

KHÁI NIỆM LED 7 ĐOẠN LÀ GÌ?

LED 7 đoạn là một linh kiện điện tử dùng để hiển thị số, mỗi đoạn chiếu sáng sẽ là một phần của chữ số (hệ thập phân hay thập lục phân). Ngoài ra, đôi khi còn có thêm đoạn LED thứ 8 dùng để biểu thị cho dấu chấm thập phân.

>>> Xem thêm: Thi công lắp đặt màn hình LED: TẠI ĐÂY



CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA LED 7 ĐOẠN

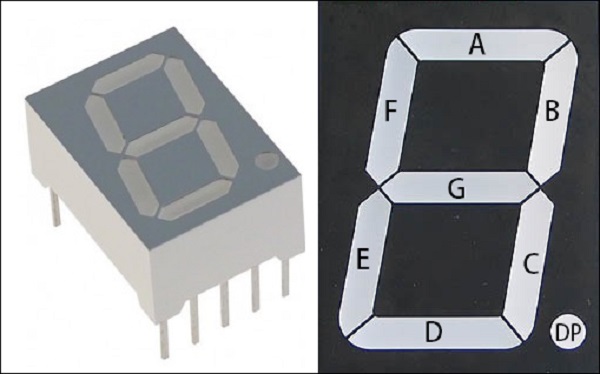

Cấu tạo của LED 7 đoạn

LED 7 đoạn có cấu tạo tích hợp từ 8 diod phát sáng, trong đó 7 diod phát sáng cho 7 đoạn LED thẳng và 1 diod phát sáng cho dấu chấm. Các đoạn led được ký hiệu theo thứ tự bảng chữ cái Alphabet từ A - G và dấu chấm ký hiệu là DP. Muốn hiển thị ký tự nào thì các đoạn led ghép thành hình ký tự đó sẽ cùng sáng lên, Ví dụ  như: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, b, C, d , E, F.

Nguyên lý hoạt động của LED 7 đoạn

Mỗi 1 đèn LED 7 đoạn thường có 10 chân. Trong đó, có 7  chân tương ứng với 7 đoạn LED được đánh thứ tự từ A - G, 1 chân cho dấu chấm DP và 2  chân chung. Muốn đoạn led nào sáng thì ta  phân cực thuận cho chân LED đó và chân chung. Như vậy, chúng ta có thể hiển thị các số thập phân từ 0 - 9 bằng cách phân cực thuận cùng lúc các chân của các đoạn led mong muốn và chân chung.



PHÂN LOẠI LED 7 ĐOẠN

Theo phân loại thì LED 7 đoạn có hai loại phổ biến như sau:

LED 7 đoạn Cathode chung (Cực âm chung)

LED 7 đoạn Cathode chung tức là các diod có cực âm được nối chung với nhau. Nghĩa là đối với loại led 7 đoạn Cathode chung này, nếu bạn muốn đoạn led nào sáng thì bạn cấp nguồn dương cho  chân đoạn đó (+3V, +5V, +12V hay +24V hoặc tùy loại) và cấp nguồn âm hoặc 0V vào chân chung.

LED 7 đoạn Anode chung (Cực dương chung)

Đối với loại Led 7 đoạn Anode chung thì cách  phân cực cho LED ngược lại so với Cathode chung. Tức là tất cả cực dương của các diode  của các đoạn LED sẽ được nối chung. Nghĩa là đối với Led 7 đoạn Anode chung, muốn đoạn led nào sáng thì cấp nguồn dương vào chân chung và cấp nguồn âm hoặc 0V vào chân đoạn led đó. LED 7 đoạn Anode chung được sử dụng nhiều hơn trong đời sống vì các linh kiện trong mạch điện thường nối nguồn chung, việc điều khiển sẽ trở nên đơn giản hơn và thiết kế bảng mạch bớt cồng kềnh hơn..

GIẢI MÃ LED 7 ĐOẠN ANODE CHUNG

Để điều khiển Led 7 đoạn, các chân Led 7 đoạn thường được nối trực tiếp với các port của vi điều khiển hoặc nối gián tiếp với các port của IC giải mã.

Bảng nguyên lý hoạt động của LED 7 đoạn

Để trực quan hơn về nguyên lý hoạt động, cách hiển thị các số và ký tự của led 7 đoạn, chúng ta cùng xem bảng tóm tắt nguyên lý hoạt động của Led 7 đoạn nhé:

Số thập phân và ký tự hiển thị	Đoạn Led cần sáng
	a	b	c	d	e	f	g
0	x	x	x	x	x	x
1		x	x
2	x	x		x	x		x
3	x	x	x	x			x
4		x	x			x	x
5	x		x	x		x	x
6	x		x	x	x	x	x
7	x	x	x
8	x	x	x	x	x	x	x
9	x	x	x	x		x	x
A	x	x	x		x	x	x
b			x	x	x	x	x
C	x			x	x	x
d		x	x	x	x		x
E	x			x	x	x	x
F	x				x	x	x

Tùy vào công nghệ Vi chip, yêu cầu thiết kế của Nhà sản xuất Board mạch và ngôn ngữ lập trình, các kỹ thuật viên sẽ chọn cách lập trình riêng cho việc điều khiển Led 7 đoạn.

Bảng mã hiển thị LED 7 đoạn theo Mã nhị phân và Thập lục phân

Bảng mã hiển thị LED 7 đoạn Anode chung như sau:

Số và Ký tự hiển thị trên LED 7 đoạn	Mã hiển thị LED 7 đoạn dạng Nhị phân	Mã hiển thị LED 7 đoạn dạng Thập lục phân
	h g f e d c b a
0	1 1 0 0 0 0 0 0	C0
1	1 1 1 1 1 0 0 1	F9
2	1 0 1 0 0 1 0 0	A4
3	1 0 1 1 0 0 0 0	B0
4	1 0 0 1 1 0 0 1	99
5	1 0 0 1 0 0 1 0	92
6	1 1 0 0 0 0 1 0	82
7	1 1 1 1 1 0 0 0	F8
8	1 0 0 0 0 0 0 0	80
9	1 0 0 1 0 0 0 0	90
A	1 0 0 0 1 0 0 0	88
B	1 0 0 0 0 0 1 1	83
C	1 1 0 0 0 1 1 0	C6
D	1 0 1 0 0 0 0 1	A1
E	1 0 0 0 0 1 1 0	86
F	1 0 0 0 1 1 1 0	8E
	1 0 1 1 1 1 1 1	BF

Bảng mã hiển thị led 7 đoạn Cathode chung:

Số và Ký tự hiển thị trên LED 7 đoạn	Mã hiển thị LED 7 đoạn dạng Nhị phân	Mã hiển thị LED 7 đoạn dạng Thập lục phân
0	0 0 1 1 1 1 1 1	3F
1	0 0 0 0 0 1 1 0	06
2	0 1 0 1 1 0 1 1	5B
3	0 1 0 0 1 1 1 1	4F
4	0 1 1 0 0 1 1 0	66
5	0 1 1 0 1 1 0 1	6D
6	0 1 1 1 1 1 0 1	7D
7	0 0 0 0 0 1 1 1	07
8	0 1 1 1 1 1 1 1	7F
9	0 1 1 0 1 1 1 1	6F
A	0 1 1 1 0 1 1 1	77
B	0 1 1 1 1 1 0 0	7C
C	0 0 1 1 1 0 0 1	39
D	0 1 0 1 1 1 1 0	5E
E	0 1 1 1 1 0 0 1	79
F	0 1 1 1 0 0 0 1	71
-	0 1 0 0 0 0 0 0	40

ỨNG DỤNG THỰC TIỄN CỦA LED 7 ĐOẠN TRONG ĐỜI SỐNG

Dưới đây là một số ứng dụng phổ biến của LED 7 đoạn trong đời sống cụ thể như sau:

• Phổ biến nhất hiện nay, Led 7 đoạn dùng trong hiển thị thời gian của các đèn báo giao thông.
• LED hiển thị trong đồng hồ kỹ thuật số
• Hiển thị ở bếp từ, tủ lạnh, máy giặt
• Hiển thị ở máy tính tiền
• Hiển thị đồng hồ đeo tay
• Hiển thị đồng hồ đo đường tốc độ, áp suất, nhiệt độ trên ô tô, xe máy, tàu, máy bay …..

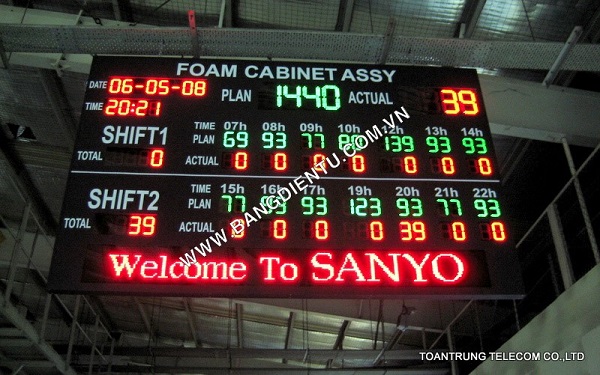

• Hiển thị trong các thiết bị công nghiệp
