Cấu tạo và nguyên lý hạt động của màn hình led P2 trong nhà

Với hơn 20 năm kinh nghiệm trong ngành điện tử viễn thông và hiển thị công nghệ cao, Toàn Trung (Toan Trung Telecom JSC) tự hào là thương hiệu hàng đầu cung cấp, thiết kế và thi công lắp đặt màn hình LED P2 trong nhà (Indoor) trọn gói tại TP.HCM và các tỉnh thành trên toàn quốc.

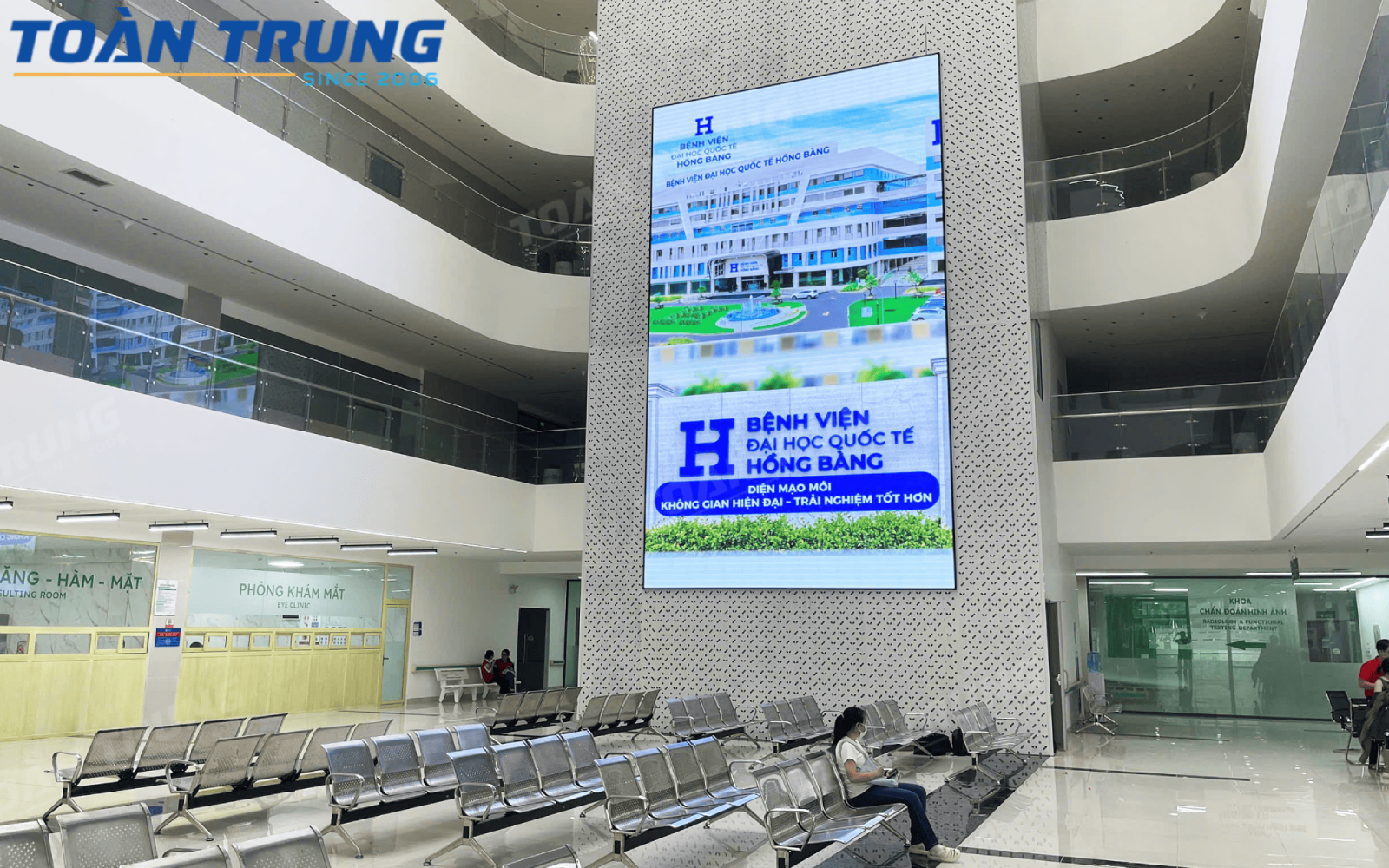

Màn hình LED P2 trong nhà (Indoor) là giải pháp hiển thị cao cấp hàng đầu hiện nay, sở hữu mật độ điểm ảnh lớn và khoảng cách giữa các bóng LED chỉ 2mm. Nhờ độ nét đạt chuẩn Full HD/4K ở khoảng cách gần, màn hình P2 được ứng dụng rộng rãi tại các phòng họp doanh nghiệp, trung tâm hội nghị, hội trường, showroom và phòng hội thảo cao cấp.

>>>> Xem thêm: Hành trình thi công hệ thống 32 standee led GOB tại Metro Hà Nội

Các dòng màn hình LED P2 indoor nổi bật tại Toàn Trung

Nhằm đáp ứng đa dạng yêu cầu kiến trúc và ngân sách của khách hàng, Toàn Trung cung cấp 3 dòng màn hình LED P2 trong nhà thế hệ mới:

1. Màn Hình LED P2 Indoor truyền thống (Module SMD)

• Đặc điểm: Sử dụng công nghệ đóng gói bóng LED SMD gắn trực tiếp trên bề mặt mạch PCB.

• Ưu điểm: Chi phí tối ưu, độ sáng và màu sắc đồng đều, hình ảnh mịn màng với độ phân giải cao.

• Ứng dụng: Phù hợp cho hầu hết các công trình cố định trong nhà như phòng họp doanh nghiệp, hội trường, phòng hội thao và sân khấu sự kiện indoor.

2.  Màn Hình LED P2 Indoor sử dụng module GOB (Glue On Board)

• Đặc điểm: Bề mặt Module LED được phủ một lớp keo trong suốt Epoxy Nano bảo vệ hoàn toàn các bóng LED bên trong.

• Ưu điểm:

  • Siêu bền & Bán va đập: Chống va đập nhẹ, chống bụi bẩn, va quẹt và va chạm vật lý trong quá trình vận hành/vệ sinh.

  • Kháng ẩm vượt trội: Tăng cường khả năng chống ẩm mốc cho linh kiện điện tử, đặc biệt phù hợp với khí hậu nóng ẩm tại Việt Nam.

  • Góc nhìn êm dịu: Giảm độ chói mắt nhẹ giúp quan sát thoải mái trong thời gian dài.

3. Màn Hình LED P2 Indoor Uốn Cong (Flexible LED)

• Cấu tạo từ bo mạch PCB mềm dẻo (Flexible PCB) cùng chất liệu silicon đàn hồi cao, kết hợp nam châm hút linh hoạt.
• Khả năng uốn cong linh hoạt theo mọi bán kính: cong lồi, cong lõm, hình trụ tròn, hình gợn sóng hay các kết cấu kiến trúc nghệ thuật phức tạp.

Cấu tạo và nguyên lý hoạt động của màn hình LED P2 trong nhà

Cấu tạo của màn hình LED P2 trong nhà

Màn hình LED P2 được cấu tạo từ nhiều thành phần quan trọng, kết hợp lại để tạo nên một hệ thống hiển thị chất lượng cao:

• Module LED: Module LED là thành phần chính tạo nên màn hình LED. Mỗi module bao gồm nhiều điểm ảnh (pixel) được cấu tạo từ các bóng LED nhỏ. Mỗi bóng LED thường sử dụng công nghệ SMD (Surface Mount Device), với ba đi-ốt LED (đỏ, xanh lá, xanh dương) tạo thành một điểm ảnh. Các bóng LED này sắp xếp gần nhau với khoảng cách 2mm giữa các điểm ảnh (pixel pitch P2). Mỗi module LED có thể ghép lại với nhau để tạo nên màn hình kích thước lớn theo nhu cầu.
• Khung màn hình (Cabinet): Khung màn hình được làm từ vật liệu nhôm hoặc thép để đảm bảo sự chắc chắn và bảo vệ các module LED bên trong. Khung có thiết kế mỏng nhẹ, phù hợp cho việc lắp đặt trong nhà. Nó giúp ghép nối nhiều module LED lại với nhau một cách ổn định.
• Bộ điều khiển (Controller): Đây là thành phần giúp quản lý và điều khiển nội dung hiển thị trên màn hình. Bộ điều khiển nhận tín hiệu video từ các nguồn phát (máy tính, đầu phát video) và phân phối tín hiệu này tới các module LED để hiển thị hình ảnh. Nó bao gồm các thành phần như card điều khiển, bộ xử lý hình ảnh, và card tín hiệu để đảm bảo nội dung hiển thị chính xác và mượt mà.
• Nguồn điện (Power Supply): Mỗi module LED cần có nguồn điện để hoạt động. Bộ nguồn có nhiệm vụ cung cấp điện áp ổn định cho toàn bộ hệ thống màn hình LED, đảm bảo hiệu suất hoạt động của các bóng LED.
• Card phát (Sender Card) và card nhận (Receiver Card): Là hai thành phần giúp truyền tín hiệu từ bộ điều khiển đến các module LED. Card phát giúp truyền tín hiệu từ nguồn phát đến toàn bộ hệ thống, trong khi card nhận nhận tín hiệu và phân phối nội dung đến từng module.

Nguyên lý hoạt động của màn hình LED P2 trong nhà

Màn hình LED P2 hoạt động dựa trên nguyên lý phát sáng trực tiếp từ bóng LED, giúp hiển thị hình ảnh rõ ràng và sắc nét. Quy trình hoạt động của màn hình LED P2 diễn ra như sau:

1. Tiếp nhận tín hiệu từ nguồn phát:

   • Màn hình LED P2 được kết nối với các nguồn phát video như máy tính, đầu phát đa phương tiện, hoặc camera thông qua bộ điều khiển.
   • Tín hiệu video từ nguồn phát sẽ được truyền đến Card nhận và Card phát để quản lý và xử lý.

2. Xử lý và phân phối tín hiệu:

   • Card phát xử lý tín hiệu video thành các dữ liệu kỹ thuật số và truyền đến từng Card nhận trên các module LED.
   • Card nhận nhận dữ liệu, sau đó phân phối các tín hiệu điều khiển đến từng điểm ảnh trên các bóng LED để phát sáng theo yêu cầu.

3. Hiển thị hình ảnh:

   • Các bóng LED trên module phát sáng để tạo nên điểm ảnh theo màu sắc và cường độ sáng đã được xác định từ tín hiệu điều khiển. Sự kết hợp của ba bóng LED (đỏ, xanh lá, xanh dương) tại mỗi điểm ảnh tạo ra một màu sắc cụ thể dựa trên tín hiệu RGB.
   • Khi các điểm ảnh hiển thị nội dung đồng bộ, toàn bộ màn hình sẽ phát ra hình ảnh và video liên tục, mượt mà.

4. Điều chỉnh và tối ưu độ sáng:

   • Màn hình LED P2 trong nhà có khả năng điều chỉnh độ sáng để phù hợp với điều kiện ánh sáng trong nhà. Bộ điều khiển sẽ tự động hoặc thủ công điều chỉnh cường độ sáng của các bóng LED nhằm đảm bảo hình ảnh rõ ràng mà không bị chói.

5. Tản nhiệt và bảo vệ:

   • Hệ thống tản nhiệt sẽ hoạt động liên tục để duy trì nhiệt độ hoạt động ổn định, giúp kéo dài tuổi thọ màn hình và đảm bảo hiệu suất hoạt động tối ưu.

Thông số kỹ thuật của màn hình LED P2 trong nhà
