Cấu tạo và nguyên lý hạt động của màn hình led P2 trong nhà

Danh mục sản phẩm


    Màn hình led P2 trong nhà với độ phân giải cao cùng chất lượng full HD đã được ứng dụng trong nhiều lĩnh vực. Tuy nhiên, vẫn chưa nhiều người hiểu rõ về cấu tạo và nguyên lý hoạt động của dòng sản phẩm này. Do đó, bài viết dưới đây có tổng hợp và chia sẻ đến các bạn cấu tạo cùng nguyên lý hoạt động của màn hình led P2 trong nhà để có sự lựa chọn đúng đắn nhất.

    Màn hình led P2 trong nhà là gì?

    Màn hình LED P2 trong nhà là loại màn hình sử dụng công nghệ LED với khoảng cách điểm ảnh (pixel pitch) là 2mm, có nghĩa là khoảng cách giữa các điểm ảnh trên màn hình là 2mm. Đây là loại màn hình có độ phân giải cao, cho phép hiển thị hình ảnh và video một cách rõ ràng, sắc nét ngay cả khi người xem đứng gần.

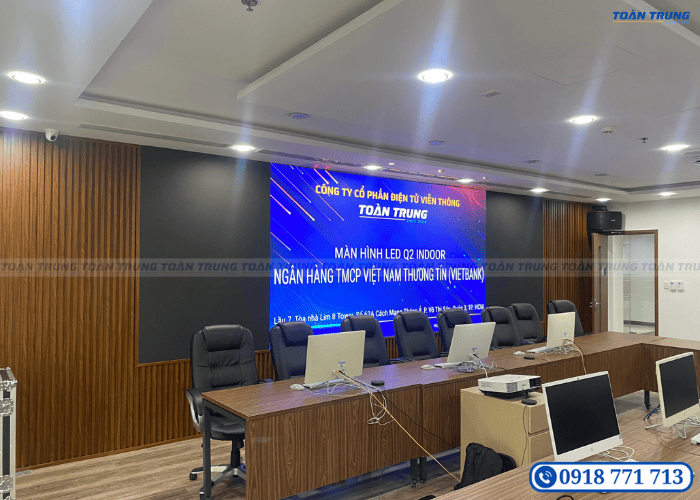

    Màn hình led P2 trong nhà
    Màn hình led P2 trong nhà khoảng cách điểm ảnh (pixel pitch) là 2mm

    Cấu tạo và nguyên lý hoạt động của màn hình LED P2 trong nhà

    Cấu tạo của màn hình LED P2 trong nhà

    Màn hình LED P2 được cấu tạo từ nhiều thành phần quan trọng, kết hợp lại để tạo nên một hệ thống hiển thị chất lượng cao:

    • Module LED: Module LED là thành phần chính tạo nên màn hình LED. Mỗi module bao gồm nhiều điểm ảnh (pixel) được cấu tạo từ các bóng LED nhỏ. Mỗi bóng LED thường sử dụng công nghệ SMD (Surface Mount Device), với ba đi-ốt LED (đỏ, xanh lá, xanh dương) tạo thành một điểm ảnh. Các bóng LED này sắp xếp gần nhau với khoảng cách 2mm giữa các điểm ảnh (pixel pitch P2). Mỗi module LED có thể ghép lại với nhau để tạo nên màn hình kích thước lớn theo nhu cầu.
    • Khung màn hình (Cabinet): Khung màn hình được làm từ vật liệu nhôm hoặc thép để đảm bảo sự chắc chắn và bảo vệ các module LED bên trong. Khung có thiết kế mỏng nhẹ, phù hợp cho việc lắp đặt trong nhà. Nó giúp ghép nối nhiều module LED lại với nhau một cách ổn định.
    • Bộ điều khiển (Controller): Đây là thành phần giúp quản lý và điều khiển nội dung hiển thị trên màn hình. Bộ điều khiển nhận tín hiệu video từ các nguồn phát (máy tính, đầu phát video) và phân phối tín hiệu này tới các module LED để hiển thị hình ảnh. Nó bao gồm các thành phần như card điều khiển, bộ xử lý hình ảnh, và card tín hiệu để đảm bảo nội dung hiển thị chính xác và mượt mà.
    • Nguồn điện (Power Supply): Mỗi module LED cần có nguồn điện để hoạt động. Bộ nguồn có nhiệm vụ cung cấp điện áp ổn định cho toàn bộ hệ thống màn hình LED, đảm bảo hiệu suất hoạt động của các bóng LED.
    • Card phát (Sender Card) và card nhận (Receiver Card): Là hai thành phần giúp truyền tín hiệu từ bộ điều khiển đến các module LED. Card phát giúp truyền tín hiệu từ nguồn phát đến toàn bộ hệ thống, trong khi card nhận nhận tín hiệu và phân phối nội dung đến từng module.

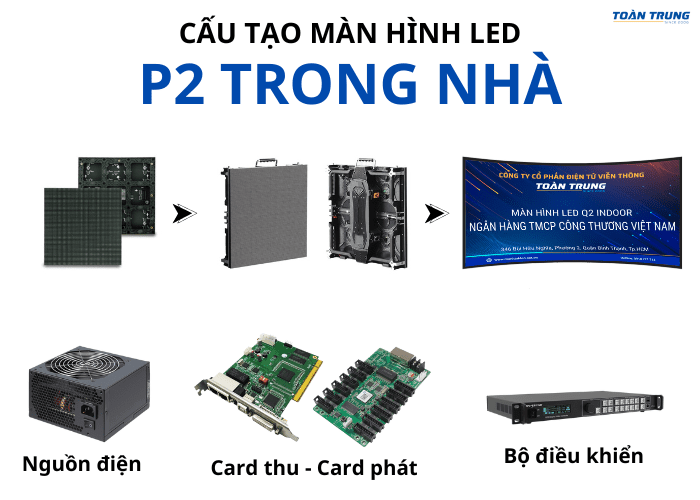

    Cấu tạo màn hình LED P2 trong nhà
    Cấu tạo màn hình LED P2 trong nhà

    Nguyên lý hoạt động của màn hình LED P2 trong nhà

    Màn hình LED P2 hoạt động dựa trên nguyên lý phát sáng trực tiếp từ bóng LED, giúp hiển thị hình ảnh rõ ràng và sắc nét. Quy trình hoạt động của màn hình LED P2 diễn ra như sau:

    1. Tiếp nhận tín hiệu từ nguồn phát:

      • Màn hình LED P2 được kết nối với các nguồn phát video như máy tính, đầu phát đa phương tiện, hoặc camera thông qua bộ điều khiển.
      • Tín hiệu video từ nguồn phát sẽ được truyền đến Card nhận và Card phát để quản lý và xử lý.
    2. Xử lý và phân phối tín hiệu:

      • Card phát xử lý tín hiệu video thành các dữ liệu kỹ thuật số và truyền đến từng Card nhận trên các module LED.
      • Card nhận nhận dữ liệu, sau đó phân phối các tín hiệu điều khiển đến từng điểm ảnh trên các bóng LED để phát sáng theo yêu cầu.
    3. Hiển thị hình ảnh:

      • Các bóng LED trên module phát sáng để tạo nên điểm ảnh theo màu sắccường độ sáng đã được xác định từ tín hiệu điều khiển. Sự kết hợp của ba bóng LED (đỏ, xanh lá, xanh dương) tại mỗi điểm ảnh tạo ra một màu sắc cụ thể dựa trên tín hiệu RGB.
      • Khi các điểm ảnh hiển thị nội dung đồng bộ, toàn bộ màn hình sẽ phát ra hình ảnh và video liên tục, mượt mà.
    4. Điều chỉnh và tối ưu độ sáng:

      • Màn hình LED P2 trong nhà có khả năng điều chỉnh độ sáng để phù hợp với điều kiện ánh sáng trong nhà. Bộ điều khiển sẽ tự động hoặc thủ công điều chỉnh cường độ sáng của các bóng LED nhằm đảm bảo hình ảnh rõ ràng mà không bị chói.
    5. Tản nhiệt và bảo vệ:

      • Hệ thống tản nhiệt sẽ hoạt động liên tục để duy trì nhiệt độ hoạt động ổn định, giúp kéo dài tuổi thọ màn hình và đảm bảo hiệu suất hoạt động tối ưu.
      Màn hình led P2 trong nhà
      Nguyên lý hoạt động của màn hình LED P2 trong nhà

    Thông số kỹ thuật của màn hình LED P2 trong nhà

    THÔNG SỐ KỸ THUẬT MÀN HÌNH LED P2-PRO INDOOR

    MODULE LED Q2-PRO INDOOR

    Q2 = P2 = Pith 2 mm

    Q là viết tắt tên của Hãng Qiangli

    TOAN TRUNG TELECOM JSCTOAN TRUNG TELECOM JSC

    Kích thước module

    160 x 320 mm

    Độ phân giải trên module

    80 x 160 = 12.800 pixel

    Độ phân giải trên 1m2

    250.000 pixel / 1m2

    Loại Led

    SMD1515 (Copper Wire)

    Độ sáng

    ≥ 700 CD/m2

    Cự ly nhìn phù hợp

    ≥ 2m

    Công suất tiêu thụ max (100% White)

    439 w/m2

    Tỷ lệ quét Led

    Scan 1/40

    Tần số làm tươi hình ảnh/ Refresh Rate

    ≥ 4.200 Hz (hình ảnh không rung, sọc)

    Góc nhìn

    Ngang 160o / Dọc 160o

    Màu sắc hiển thị

    Fullcolor

    Nhà máy sản xuất

    Xiamen Qiangli Jucai (China)
